Việc lựa chọn cáp nguồn phù hợp có thể gây nhầm lẫn - việc nhầm lẫn giữa các tiêu chuẩn IEC, NEMA và CEE có thể dẫn đến các vấn đề tương thích tốn kém hoặc hỏng hóc thiết bị. Hướng dẫn này sẽ đơn giản hóa những điểm khác biệt chính và giúp bạn chọn đúng cáp nguồn cho nhu cầu cụ thể của mình, đảm bảo kết nối liền mạch và an toàn.
Cáp nguồn và Dây nguồn là gì?
Cáp nguồn (power cable) bao gồm một hoặc nhiều lõi dẫn điện, thường được bọc bằng lớp cách điện. Chúng được thiết kế để truyền tải điện năng và thường được sử dụng trong các hệ thống lắp đặt cố định, chẳng hạn như truyền tải điện trên khoảng cách dài hoặc trong môi trường công nghiệp và điện áp cao.
Ngược lại, dây nguồn (power cord) là loại cáp mềm, có thể tháo rời, dùng để kết nối các thiết bị di động như máy tính hoặc đồ gia dụng với ổ cắm điện. Dây nguồn được thiết kế cho các kết nối tạm thời hoặc di động và thường sử dụng các đầu nối tiêu chuẩn như dây nguồn IEC (C13/C14), dây nguồn NEMA (5-15P) hoặc CEE 7/7, …
Ngược lại, dây nguồn (power cord) là loại cáp mềm, có thể tháo rời, dùng để kết nối các thiết bị di động như máy tính hoặc đồ gia dụng với ổ cắm điện. Dây nguồn được thiết kế cho các kết nối tạm thời hoặc di động và thường sử dụng các đầu nối tiêu chuẩn như dây nguồn IEC (C13/C14), dây nguồn NEMA (5-15P) hoặc CEE 7/7, …
Mặc dù cả hai đều tuân theo các tiêu chuẩn do các tổ chức quốc tế thiết lập và đôi khi có thể sử dụng thay thế cho nhau, nhưng sự khác biệt then chốt nằm ở ứng dụng của chúng: cáp điện được dành cho hệ thống dây cố định, trong khi dây nguồn được thiết kế cho các kết nối tạm thời hoặc có tính di động.
Vật liệu và Cấu tạo
Cáp nguồn được cấu tạo từ nhiều thành phần chính, mỗi thành phần đảm nhiệm một chức năng riêng nhằm đảm bảo truyền tải điện an toàn và hiệu quả:
- Lõi dẫn (Conductors): Thường làm bằng đồng hoặc nhôm, có nhiệm vụ dẫn dòng điện. Đồng được ưa chuộng nhờ khả năng dẫn điện và độ linh hoạt cao, trong khi nhôm nhẹ hơn và tiết kiệm chi phí.
- Lớp cách điện (Insulation): Bao quanh lõi dẫn để ngăn rò rỉ điện và bảo vệ khỏi hiện tượng đoản mạch. Các vật liệu như Polyethylene liên kết chéo (XLPE), Polyvinyl chloride (PVC), hoặc cao su Ethylene Propylene (EPR) thường được sử dụng làm lớp cách điện nhờ vào các đặc tính điện học và độ bền cao của chúng.
- Lớp chống nhiễu (Shielding): Một số cáp có thêm lớp chống nhiễu điện từ (EMI), đặc biệt quan trọng trong môi trường có nhiều nhiễu điện. Vật liệu thường dùng là băng kim loại hoặc lưới kim loại bện.
- Vỏ bọc ngoài (Sheath/Jacket): Lớp ngoài cùng bảo vệ cáp khỏi độ ẩm, hóa chất và tác động cơ học. PVC, TPU hoặc polyethylene thường được sử dụng nhờ độ bền và khả năng bảo vệ tốt.
Dây nguồn AC và Dây nguồn DC
Dây nguồn có thể được phân loại dựa trên loại dòng điện mà chúng truyền tải.
Dây nguồn AC được thiết kế để truyền dòng điện xoay chiều (AC), là dạng điện tiêu chuẩn trong hầu hết các hộ gia đình và cơ sở thương mại. Chúng thường dùng để kết nối thiết bị gia dụng và thiết bị điện tử với ổ cắm điện, tuân theo các tiêu chuẩn IEC, NEMA và CEE.
Dây nguồn DC truyền dòng điện một chiều (DC), thường dùng cho các thiết bị di động hoặc chạy bằng pin như laptop, máy ảnh hoặc bộ sạc điện thoại. Dây DC thường kết nối với bộ đổi nguồn AC-DC hoặc pin và sử dụng đầu nối dạng tròn (barrel) hoặc USB cho các thiết bị điện tử nhỏ.
Ở phần tiếp theo, chúng ta sẽ tìm hiểu chi tiết các loại dây nguồn AC chính theo từng tiêu chuẩn.
Dây nguồn AC được thiết kế để truyền dòng điện xoay chiều (AC), là dạng điện tiêu chuẩn trong hầu hết các hộ gia đình và cơ sở thương mại. Chúng thường dùng để kết nối thiết bị gia dụng và thiết bị điện tử với ổ cắm điện, tuân theo các tiêu chuẩn IEC, NEMA và CEE.
Dây nguồn DC truyền dòng điện một chiều (DC), thường dùng cho các thiết bị di động hoặc chạy bằng pin như laptop, máy ảnh hoặc bộ sạc điện thoại. Dây DC thường kết nối với bộ đổi nguồn AC-DC hoặc pin và sử dụng đầu nối dạng tròn (barrel) hoặc USB cho các thiết bị điện tử nhỏ.
Ở phần tiếp theo, chúng ta sẽ tìm hiểu chi tiết các loại dây nguồn AC chính theo từng tiêu chuẩn.
3 Loại Cáp nguồn và Đầu nối chính
Cáp nguồn và đầu nối đóng vai trò thiết yếu trong việc cung cấp điện xoay chiều (AC) an toàn và hiệu quả cho các thiết bị điện tử trên toàn thế giới. Để đảm bảo tính tương thích, an toàn và tiêu chuẩn hóa, ba hệ tiêu chuẩn quốc tế chính được sử dụng bao gồm IEC (toàn cầu), NEMA (Bắc Mỹ) và CEE (châu Âu).
Các tiêu chuẩn này quy định hình dạng đầu nối, điện áp và dòng điện định mức. Việc hiểu rõ từng loại và phân nhóm sẽ giúp bạn lựa chọn chính xác cho từng ứng dụng.
Các tiêu chuẩn này quy định hình dạng đầu nối, điện áp và dòng điện định mức. Việc hiểu rõ từng loại và phân nhóm sẽ giúp bạn lựa chọn chính xác cho từng ứng dụng.
IEC
Tiêu chuẩn IEC do Ủy ban Kỹ thuật Điện Quốc tế (International Electrotechnical Commission) phát triển và được sử dụng rộng rãi trên toàn cầu. Các đầu nối theo tiêu chuẩn này được đánh giá cao nhờ thiết kế chuẩn hóa và linh hoạt, giúp chúng dễ dàng sử dụng trên nhiều thiết bị và khu vực khác nhau. Chúng thường được tìm thấy trong các thiết bị điện tử, thiết bị CNTT và đồ gia dụng, vì thiết kế cấu trúc đồng nhất cho phép dễ dàng hoán đổi giữa các thiết bị trên toàn thế giới khi sử dụng các bộ chuyển đổi phù hợp.
Các đầu nối nguồn IEC được công nhận rộng rãi nhất tuân theo tiêu chuẩn IEC 60320, sử dụng mã "C" để phân loại các loại đầu nối. Đầu nối được phân loại là đầu nối đực hoặc đầu nối cái dựa trên cách chúng kết nối với nhau. Đầu nối cái được gán số lẻ, trong khi đầu nối đực tương thích được chỉ định bằng số chẵn tiếp theo. Tiêu chuẩn này bao gồm nhiều loại đầu nối cho nhiều ứng dụng khác nhau, phân loại chúng bằng các số khác nhau dựa trên hình dạng, cường độ dòng điện và điện áp định mức. Các đầu nối này có cả phiên bản phân cực (duy trì kết nối dây nóng và dây nguội nhất quán) và không phân cực.
Các loại đầu nối IEC phổ biến:
Các đầu nối nguồn IEC được công nhận rộng rãi nhất tuân theo tiêu chuẩn IEC 60320, sử dụng mã "C" để phân loại các loại đầu nối. Đầu nối được phân loại là đầu nối đực hoặc đầu nối cái dựa trên cách chúng kết nối với nhau. Đầu nối cái được gán số lẻ, trong khi đầu nối đực tương thích được chỉ định bằng số chẵn tiếp theo. Tiêu chuẩn này bao gồm nhiều loại đầu nối cho nhiều ứng dụng khác nhau, phân loại chúng bằng các số khác nhau dựa trên hình dạng, cường độ dòng điện và điện áp định mức. Các đầu nối này có cả phiên bản phân cực (duy trì kết nối dây nóng và dây nguội nhất quán) và không phân cực.
Các loại đầu nối IEC phổ biến:
- C5/C6: Còn gọi là đầu nối “cỏ ba lá” hoặc “Mickey Mouse”, cặp đầu nối C5 (cái) và C6 (đực) được định mức cho dòng điện 2,5A và điện áp lên đến 250V. Loại đầu nối này thường được sử dụng trong bộ nguồn máy tính xách tay, máy chiếu di động và các thiết bị gia dụng nhỏ khác.
- C7/C8: đôi khi được gọi là đầu nối “hình số 8”, không phân cực, định mức cho dòng diện 2.5A đến 250V. Dùng cho thiết bị công suất thấp như đầu DVD, máy chơi game, radio nhỏ. Loại đầu nối C7 có phân cực (với một cạnh phẳng) đảm bảo phích cắm được kết nối theo một hướng cụ thể cho một số thiết bị nhất định.
- C9/C10: Đầu nối C9 (cái) và C10 (đực) là loại ít phổ biến nhưng được định mức cho dòng điện 6A và điện áp lên đến 250V. Các đầu nối này được sử dụng cho một số loại thiết bị văn phòng nhất định và các thiết bị tiêu thụ điện năng nhỏ nhưng yêu cầu cường độ dòng điện ở mức trung bình.
- C13/C14: Đây là một trong những loại đầu nối IEC phổ biến nhất, được định mức cho dòng điện 10A và điện áp 250V. Đầu nối C13 (cái) và C14 (đực) là tiêu chuẩn cho máy tính để bàn, màn hình và các thiết bị văn phòng. Chúng được sử dụng rộng rãi trong cả môi trường gia đình và trung tâm dữ liệu nhờ tính linh hoạt và khả năng chịu tải ở mức trung bình.
- C15/C16: Có thiết kế tương tự như C13/C14 nhưng được định mức cho nhiệt độ cao hơn, lên đến 120°C. Các đầu nối này cũng được định mức cho dòng điện 10A và điện áp 250V, thường được sử dụng trong các ứng dụng đòi hỏi khả năng chịu nhiệt cao hơn, chẳng hạn như ấm đun nước điện và một số thiết bị mạng chuyên dụng.
- C19/C20: Với định mức dòng điện cao hơn là 16A ở điện áp 250V, các đầu nối này thường được sử dụng cho các thiết bị đòi hỏi khắt khe hơn, như máy chủ (server), phần cứng trung tâm dữ liệu và các thiết bị gia dụng công suất lớn.
- C21/C22: Các đầu nối này được thiết kế cho các ứng dụng nhiệt độ cao, với nhiệt độ hoạt động tối đa lên đến 155°C. Chúng phù hợp cho các thiết bị công suất lớn, tỏa nhiệt cao, thường được sử dụng trong các thiết bị công nghiệp hoặc thiết bị chuyên dụng.
Bảng tra cứu các loại đầu nối nguồn IEC
| Cặp đầu nối (Cái / Đực) | Tiếp địa | Dòng điện tối đa (Quốc tế) | Điện áp tối đa (Quốc tế) | Dòng điện tối đa (Bắc Mỹ) | Điện áp tối đa (Bắc Mỹ) | Nhiệt độ tối đa | Có phân cực |
| C5 / C6 | Có | 2.5A | 250V | 2.5A | 125V | 70°C | No |
| C7 / C8 | Không | 2.5A | 250V | 2.5A | 125V | 70°C | Có (Sẵn có phiên bản C7 phân cực) |
| C9 / C10 | Có | 6A | 250V | 6A | 125V | 70°C | Không |
| C13 / C14 | Có | 10A | 250V | 10A | 125V | 70°C | Không |
| C15 / C16 | Có | 10A | 250V | 10A | 125V | 120°C | Không |
| C17 / C18 | Không | 10A | 250V | 10A | 125V | 70°C | Không |
| C19 / C20 | Có | 16A | 250V | 20A | 125V | 70°C | Không |
| C21 / C22 | Có | 16A | 250V | 20A | 125V | 155°C | Không |

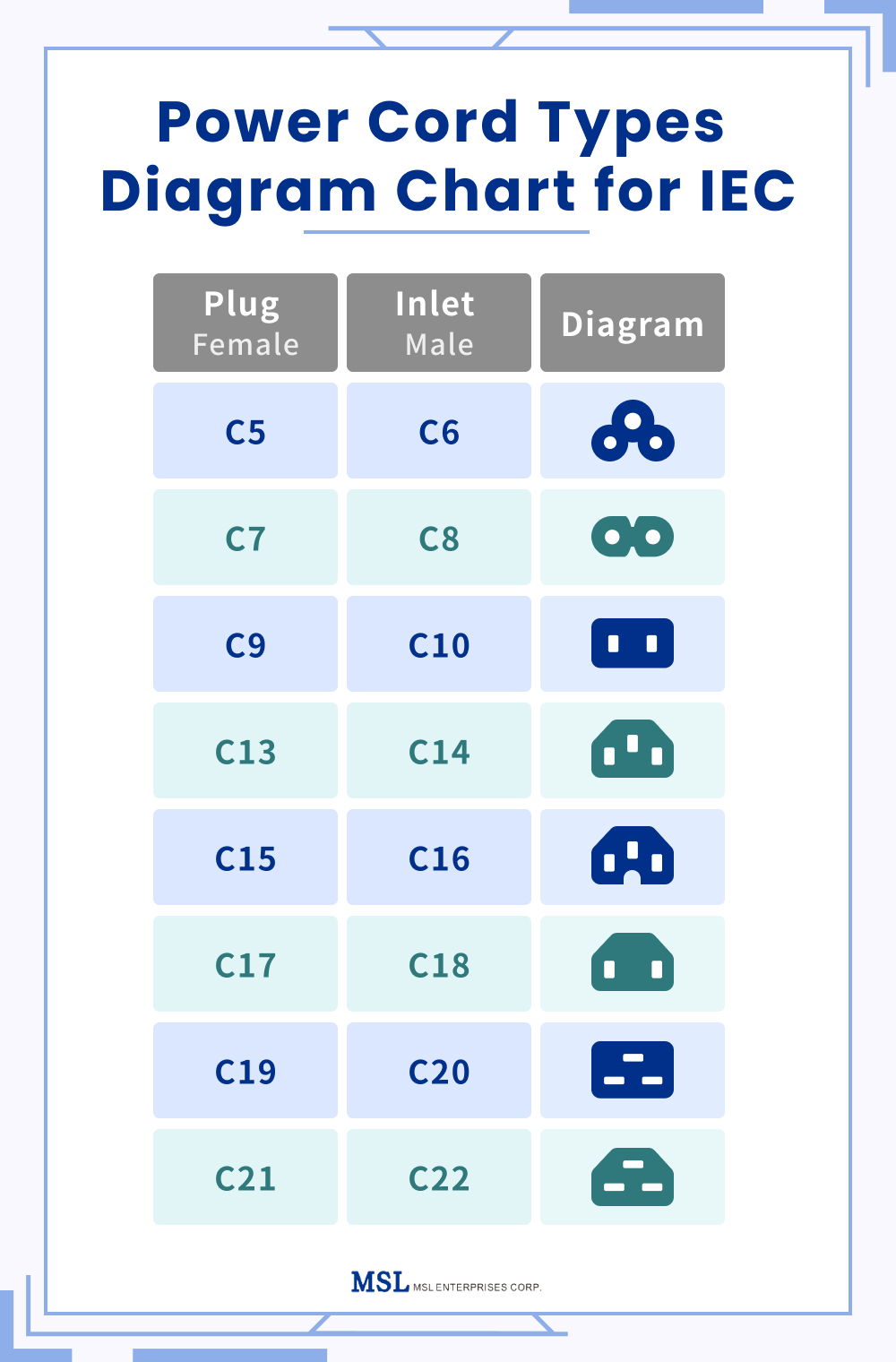

Hình ảnh này thể hiện sơ đồ các đầu nối phích cắm và ổ cắm thiết bị theo tiêu chuẩn IEC.
Mặc dù tiêu chuẩn IEC 60320 được áp dụng rộng rãi trên toàn cầu, nhưng nó chủ yếu tập trung vào các loại đầu nối cụ thể như C13, C15 và C19. Tuy nhiên, các loại phích cắm rất đa dạng giữa các quốc gia, mỗi quốc gia thường sử dụng các thiết kế đầu nối riêng biệt.
NEMA
Hiệp hội các nhà sản xuất thiết bị điện quốc gia (NEMA) quy định tiêu chuẩn cho các đầu nối nguồn được sử dụng rộng rãi khắp Bắc Mỹ. Các đầu nối này bền chắc và cung cấp khả năng tieeps địa đáng tin cậy, phù hợp cho cả sử dụng trong dân dụng và công nghiệp.
Được thiết kế để tương thích với hệ thống điện 120V và 240V tại Mỹ và Canada, các đầu nối NEMA cũng có nhiều cấu hình đa dạng, chủ yếu là loại chân cắm thẳng và đầu nối có khóa để phù hợp với các ứng dụng khác nhau.
Trong số tất cả các loại đầu nối NEMA, NEMA 5-15 là loại phổ biến nhất trong các ổ cắm với các chân cắm được sắp xếp cụ thể để đảm bảo an toàn và tính năng hoạt động. Phích cắm này có 3 chân: chân nóng, chân trung tính và chân tiếp địa.
Được thiết kế để tương thích với hệ thống điện 120V và 240V tại Mỹ và Canada, các đầu nối NEMA cũng có nhiều cấu hình đa dạng, chủ yếu là loại chân cắm thẳng và đầu nối có khóa để phù hợp với các ứng dụng khác nhau.
Trong số tất cả các loại đầu nối NEMA, NEMA 5-15 là loại phổ biến nhất trong các ổ cắm với các chân cắm được sắp xếp cụ thể để đảm bảo an toàn và tính năng hoạt động. Phích cắm này có 3 chân: chân nóng, chân trung tính và chân tiếp địa.
- Dây nóng (Dây sống): Chấu này mang dòng điện hoạt động. Trong các phích cắm ở Bắc Mỹ, nó thường ngắn hơn hoặc được uốn cong một chút so với chấu trung tính, giúp dễ dàng nhận biết. Chấu nóng chịu trách nhiệm cung cấp dòng điện cho thiết bị được kết nối.
- Dây trung tính: Chấu trung tính dẫn dòng điện trở lại bảng điện, hoàn thành mạch điện. Chấu này thường rộng hơn chấu nóng trong các phích cắm không phân cực để ngăn ngừa việc cắm sai, đảm bảo kết nối dây sống chỉ được thực hiện với cực nóng đã định.
- Tiếp địa: Chấu Tiếp địa cung cấp một tính năng an toàn thiết yếu bằng cách dẫn dòng điện dư thừa ra khỏi thiết bị và người dùng, bảo vệ chống lại điện giật. Chấu Tiếp địa thường có hình tròn hoặc hình chữ U và rất quan trọng trong trường hợp đoản mạch hoặc tăng điện áp đột ngột.

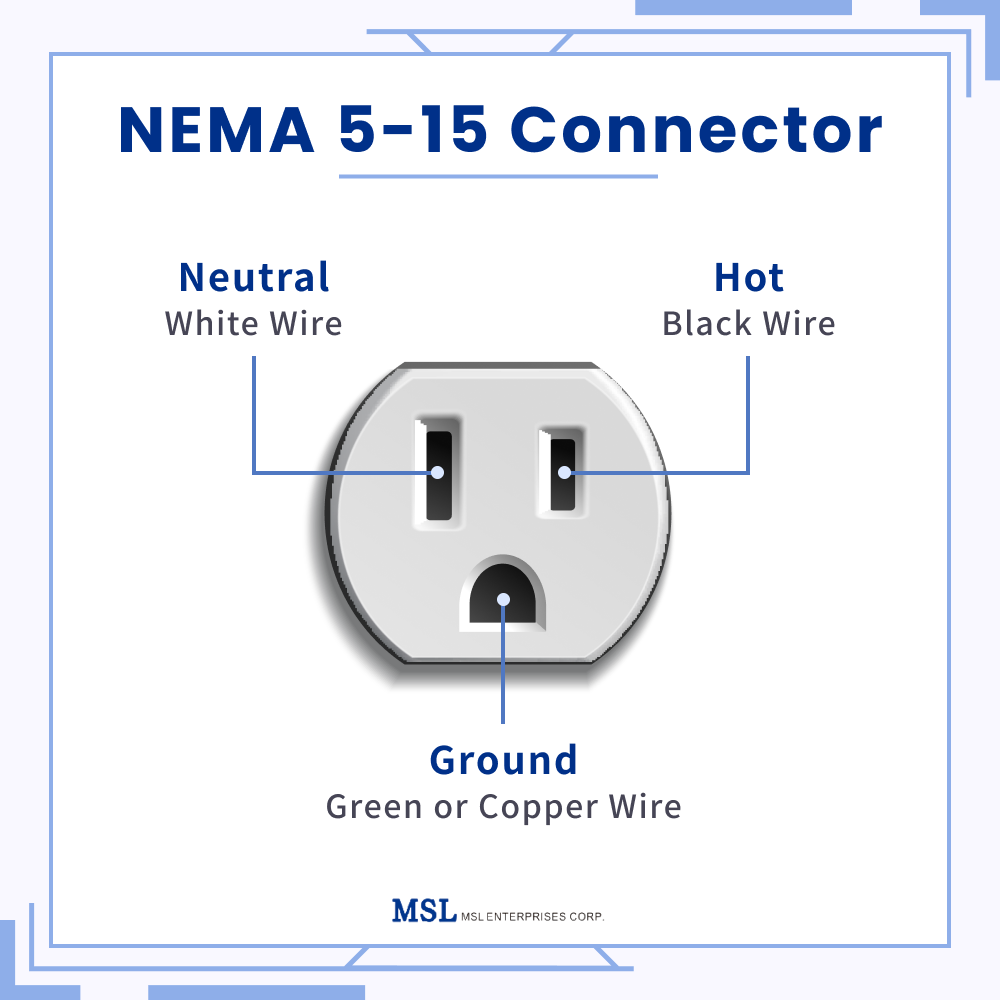

Phích cắm NEMA 5-15 tiêu chuẩn với ba chấu (trung tính, nóng và tiếp địa), được thiết kế nhằm đảm bảo an toàn và chức năng sử dụng.
Đầu nối NEMA dạng thẳng
Các đầu nối dạng thẳng thường được sử dụng phổ biến trong gia đình và văn phòng, dễ nhận biết nhờ các chấu cắm song song.
- NEMA 1-15: Đầu nối hai chấu, không có tiếp địa, định mức 15 ampe và 125 volt. Thường được sử dụng cho các thiết bị đời cũ hoặc thiết bị cách điện kép. Do không có chấu tiếp địa, loại này chủ yếu dùng cho các ứng dụng công suất thấp hoặc thiết bị đã được cách điện an toàn.
- NEMA 5-15: Đầu nối ba chấu có tiếp địa, định mức 15 ampe và 125 volt. Đây là loại tiêu chuẩn cho các thiết bị gia dụng như máy tính và đồ điện nhỏ. Chấu tiếp địa giúp tăng cường an toàn và giảm nguy cơ điện giật.
- NEMA 5-20: Tương tự NEMA 5-15 nhưng có chấu trung tính hình chữ “T”, định mức 20 ampe và 125 volt. NEMA 5-20 được thiết kế cho các thiết bị có tải nặng hơn như máy điều hòa và dụng cụ điện, nơi cần khả năng chịu dòng điện lớn hơn.
- NEMA 5-20: Đầu nối ba chấu, định mức 15 ampe và 250 volt. Không giống dòng 5-series, NEMA 6-15 hoạt động ở điện áp cao hơn, phù hợp cho các thiết bị cần công suất lớn như một số loại máy điều hòa và thiết bị chuyên dụng trong môi trường công nghiệp. Loại này có một chấu tiếp địa và hai chấu dẹt song song.
- NEMA 6-20: Tương tự NEMA 6-15 nhưng có định mức 20 ampe và 250 volt, với chấu trung tính hình chữ “T” để đáp ứng dòng điện cao hơn. NEMA 6-20 thường được sử dụng cho các thiết bị như máy điều hòa công nghiệp, máy móc sản xuất và các thiết bị công suất lớn khác cần nguồn điện 250V.
NEMA 5-15 và NEMA 5-20 cho cấp bệnh viện Hospital Grade
Trong môi trường y tế, phiên bản hospital-grade của phích cắm NEMA 5-15 phải đáp ứng các tiêu chuẩn nghiêm ngặt hơn và được nhận biết bằng dấu chấm xanh thể hiện sự tuân thủ quy định. Các phích cắm này được thiết kế để đảm bảo tính liên tục điện ổn định và độ bền cơ học cao, đóng vai trò thiết yếu trong việc cấp nguồn cho các thiết bị y tế quan trọng như máy theo dõi nhịp tim và bơm truyền dịch.
Tương tự, phích cắm NEMA 5-20 được sử dụng cho các thiết bị yêu cầu công suất cao hơn. Phiên bản hospital-grade của NEMA 5-20 mang lại mức độ an toàn và độ tin cậy vượt trội, phù hợp cho các thiết bị như máy X-quang di động và máy chụp CT.

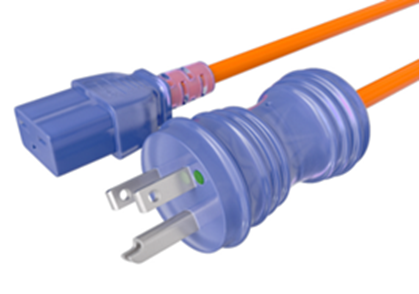

Hình ảnh minh họa một loại phích cắm NEMA phổ biến: 5-20

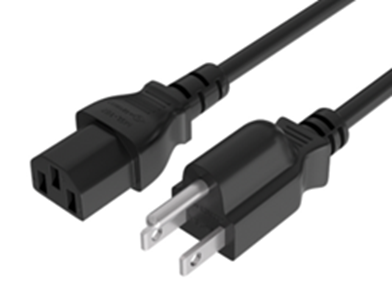

Hình ảnh minh họa một loại phích cắm NEMA phổ biến: 5-15
Trong môi trường y tế, phiên bản hospital-grade của phích cắm NEMA 5-15 phải đáp ứng các tiêu chuẩn nghiêm ngặt hơn và được nhận biết bằng dấu chấm xanh thể hiện sự tuân thủ quy định. Các phích cắm này được thiết kế để đảm bảo tính liên tục điện ổn định và độ bền cơ học cao, đóng vai trò thiết yếu trong việc cấp nguồn cho các thiết bị y tế quan trọng như máy theo dõi nhịp tim và bơm truyền dịch.
Tương tự, phích cắm NEMA 5-20 được sử dụng cho các thiết bị yêu cầu công suất cao hơn. Phiên bản hospital-grade của NEMA 5-20 mang lại mức độ an toàn và độ tin cậy vượt trội, phù hợp cho các thiết bị như máy X-quang di động và máy chụp CT.
Hình ảnh minh họa một loại phích cắm NEMA phổ biến: 5-20
Hình ảnh minh họa một loại phích cắm NEMA phổ biến: 5-15
CEE
Các đầu nối CEE, được thiết kế theo tiêu chuẩn của Ủy ban Quốc tế về các Quy tắc Phê duyệt Thiết bị Điện Châu Âu CEE, nổi tiếng với tính năng an toàn vượt trội. Với cơ chế tiếp địa mạnh mẽ, chúng mang lại sự bảo vệ cho người dùng và hiệu suất đáng tin cậy, đặc biệt là trong các tình huống dòng điện cao hoặc điện áp cao thường thấy trong hệ thống điện của Châu Âu.
Dưới đây là một số loại đầu nối nguồn CEE phổ biến:
Dưới đây là một số loại đầu nối nguồn CEE phổ biến:
- CEE 7/4 (Type F) – “Schuko”: Đây là loại đầu nối có tiếp địa, dễ nhận biết với hai chấu tròn và kẹp tiếp địa bên hông, định mức 16A và 250V. Phích cắm “Schuko” được sử dụng rộng rãi tại Đức, Áo và Hà Lan, dùng để cấp nguồn cho nhiều thiết bị gia dụng và thiết bị điện tử.
- CEE 7/5 (Type E): Có hai chấu tròn và ổ tiếp địa bổ sung, đầu nối CEE 7/5 tương thích với ổ cắm kiểu Pháp. Với định mức 16A và 250V, loại phích cắm này phổ biến tại Pháp, Bỉ và Ba Lan, mang lại kết nối an toàn và chắc chắn cho các thiết bị gia dụng.
- CEE 7/7: Là loại đầu nối lai đa năng, kết hợp đặc điểm của Type E và Type F, gồm hai chấu tròn, kẹp tiếp địa bên hông và điểm tiếp địa trung tâm. Nhờ khả năng tương thích với cả hai loại ổ cắm, phích cắm CEE 7/7 được sử dụng rộng rãi trên khắp châu Âu và là lựa chọn linh hoạt cho nhiều quốc gia khác nhau.
Các tiêu chuẩn phích cắm khác
Ngoài các tiêu chuẩn phổ biến như IEC, NEMA và CEE, nhiều quốc gia đã phát triển tiêu chuẩn phích cắm riêng nhằm đáp ứng các yêu cầu đặc thù theo từng khu vực.
- Úc và New Zealand:Cả hai quốc gia đều sử dụng phích cắm Type I, gồm hai chấu dẹt xếp hình chữ V và một chấu tiếp địa. Cấu hình này được tiêu chuẩn hóa theo AS/NZS 3112, đảm bảo khả năng tương thích giữa hai nước.
