1. Mã màu RJ45 là gì và vì sao nó quan trọng?
Mã màu RJ45 là quy ước sắp xếp các lõi dây bên trong đầu nối RJ45- loại đầu cắm thường dùng cho cáp mạng Ethernet. Đầu RJ45 có cấu tạo 8 vị trí, 8 tiếp điểm (8P8C), vì vậy các lõi dây bên trong phải được đấu nối đúng thứ tự để tín hiệu truyền đi chính xác.
Việc tuân thủ mã màu giúp các lõi dây được bố trí theo tiêu chuẩn thống nhất, từ đó hạn chế nhiễu điện và đảm bảo đường truyền ổn định. Điều này đặc biệt quan trọng đối với công nghệ PoE (cấp nguồn qua mạng), vì cùng một sợi cáp vừa truyền dữ liệu vừa truyền điện- trong đó có chân dùng để cấp nguồn và có chân chuyên truyền tín hiệu.
Mã màu RJ45 không chỉ đơn thuần để sắp xếp cho gọn gàng. Khi áp dụng đúng tiêu chuẩn màu, người thi công dễ dàng nhận biết và kiểm tra dây, giảm sai sót trong quá trình bấm cáp, đồng thời góp phần duy trì chất lượng truyền dữ liệu. Chẳng hạn, nếu đấu sai thứ tự hoặc đấu chéo dây không đúng cách, tín hiệu có thể bị suy hao, mất ổn định hoặc giảm tốc độ truyền tải. Tuân thủ đúng mã màu RJ45 là yếu tố quan trọng để đảm bảo hệ thống mạng hoạt động ổn định, an toàn và đạt hiệu suất tối ưu.
Việc tuân thủ mã màu giúp các lõi dây được bố trí theo tiêu chuẩn thống nhất, từ đó hạn chế nhiễu điện và đảm bảo đường truyền ổn định. Điều này đặc biệt quan trọng đối với công nghệ PoE (cấp nguồn qua mạng), vì cùng một sợi cáp vừa truyền dữ liệu vừa truyền điện- trong đó có chân dùng để cấp nguồn và có chân chuyên truyền tín hiệu.
Mã màu RJ45 không chỉ đơn thuần để sắp xếp cho gọn gàng. Khi áp dụng đúng tiêu chuẩn màu, người thi công dễ dàng nhận biết và kiểm tra dây, giảm sai sót trong quá trình bấm cáp, đồng thời góp phần duy trì chất lượng truyền dữ liệu. Chẳng hạn, nếu đấu sai thứ tự hoặc đấu chéo dây không đúng cách, tín hiệu có thể bị suy hao, mất ổn định hoặc giảm tốc độ truyền tải. Tuân thủ đúng mã màu RJ45 là yếu tố quan trọng để đảm bảo hệ thống mạng hoạt động ổn định, an toàn và đạt hiệu suất tối ưu.

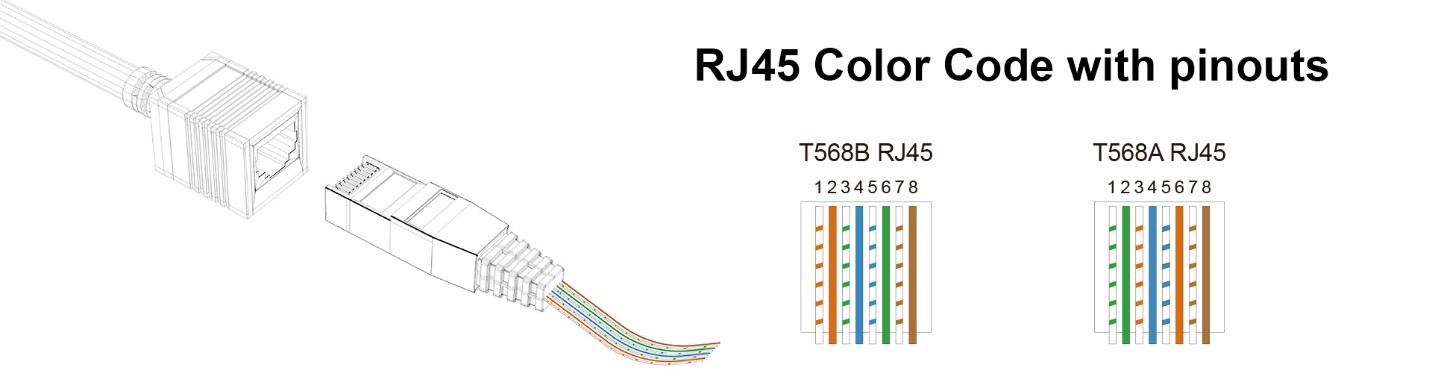

2. Tiêu chuẩn mã màu đầu nối RJ45: T568A và T568B
Khi bấm đầu cáp mạng RJ45, hiện nay có hai tiêu chuẩn phổ biến là T568A và T568B. Cả hai đều quy định cách sắp xếp các cặp dây màu bên trong cáp Ethernet (như Cat5e, Cat6, …) theo một thứ tự nhất định để đảm bảo truyền tín hiệu chính xác.
Mỗi màu dây tương ứng với một vị trí chân cắm cụ thể trong đầu RJ45 và đại diện cho những chức năng cụ thể trong cáp, quyết định đường truyền dữ liệu. Theo quy ước chung, dây có sọc trắng là các chân số lẻ, còn dây màu trơn là các chân số chẵn. Việc sắp xếp đúng thứ tự này giúp tín hiệu truyền đi ổn định và hạn chế nhiễu. Trong cả hai tiêu chuẩn T568A và T568B, các dây:
Mỗi màu dây tương ứng với một vị trí chân cắm cụ thể trong đầu RJ45 và đại diện cho những chức năng cụ thể trong cáp, quyết định đường truyền dữ liệu. Theo quy ước chung, dây có sọc trắng là các chân số lẻ, còn dây màu trơn là các chân số chẵn. Việc sắp xếp đúng thứ tự này giúp tín hiệu truyền đi ổn định và hạn chế nhiễu. Trong cả hai tiêu chuẩn T568A và T568B, các dây:
- Xanh dương (chân 4)
- Trắng xanh dương (chân 5)
- Trắng nâu (chân 7)
- Nâu (chân 8)
được bố trí giống nhau và giữ vai trò tương tự. Trong mạng Ethernet thông thường, các dây này không tham gia truyền dữ liệu. Tuy nhiên, trong hệ thống PoE (cấp nguồn qua cáp mạng), chúng có thể dùng để truyền điện, cung cấp nguồn cho các thiết bị như camera giám sát, điện thoại VoIP hoặc điểm phát Wi-Fi. Vì vậy, dù không phải lúc nào cũng truyền dữ liệu, các dây này vẫn rất quan trọng.
Điểm khác biệt chính giữa T568A và T568B nằm ở việc đổi vị trí hai cặp dây xanh lá và cam:
Điểm khác biệt chính giữa T568A và T568B nằm ở việc đổi vị trí hai cặp dây xanh lá và cam:
- Ở chuẩn T568A, cặp dây xanh lá dùng để truyền dữ liệu, còn cặp dây cam dùng để nhận dữ liệu.
- Ở chuẩn T568B, thứ tự này được đảo lại: cặp dây cam truyền dữ liệu và cặp dây xanh lá nhận dữ liệu.
T568A và T568B chỉ khác nhau ở thứ tự sắp xếp hai cặp dây, nhưng những tiêu chuẩn này rất quan trọng để đảm bảo việc đấu dây nhất quán trong mạng Ethernet và tránh lỗi giao tiếp giữa các thiết bị, đặc biệt khi sử dụng các tiêu chuẩn khác nhau ở hai đầu cáp.
Bảng mã màu T568A
Bảng mã màu T568A
| Số chân | Mã màu | Tín hiệu | Mô tả |
| 1 | Trắng xanh lá | Truyền + (Tx +) | Truyền dữ liệu |
| 2 | Xanh lá | Truyền – (Tx –) | Truyền dữ liệu |
| 3 | Trắng cam | Nhận + (Rx +) | Nhận dữ liệu |
| 4 | Xanh dương | Không dùng / PoE | Dùng cho PoE |
| 5 | Trắng xanh dương | Không dùng / PoE | Dùng cho PoE |
| 6 | Cam | Nhận – (Rx –) | Nhận dữ liệu |
| 7 | Trắng nâu | Không dùng / PoE | Dùng cho PoE |
| 8 | Nâu | Không dùng / PoE | Dùng cho PoE |
Bảng mã màu T568B
| Số chân | Mã màu | Tín hiệu | Mô tả |
| 1 | Trắng cam | Truyền + (Tx +) | Truyền dữ liệu |
| 2 | Cam | Truyền – (Tx –) | Truyền dữ liệu |
| 3 | Trắng xanh lá | Nhận + (Rx +) | Nhận dữ liệu |
| 4 | Xanh dương | Không dùng / PoE | Dùng cho PoE |
| 5 | Trắng xanh dương | Không dùng / PoE | Dùng cho PoE |
| 6 | Xanh lá | Nhận – (Rx –) | Nhận dữ liệu |
| 7 | Trắng nâu | Không dùng / PoE | Dùng cho PoE |
| 8 | Nâu | Không dùng / PoE | Dùng cho PoE |

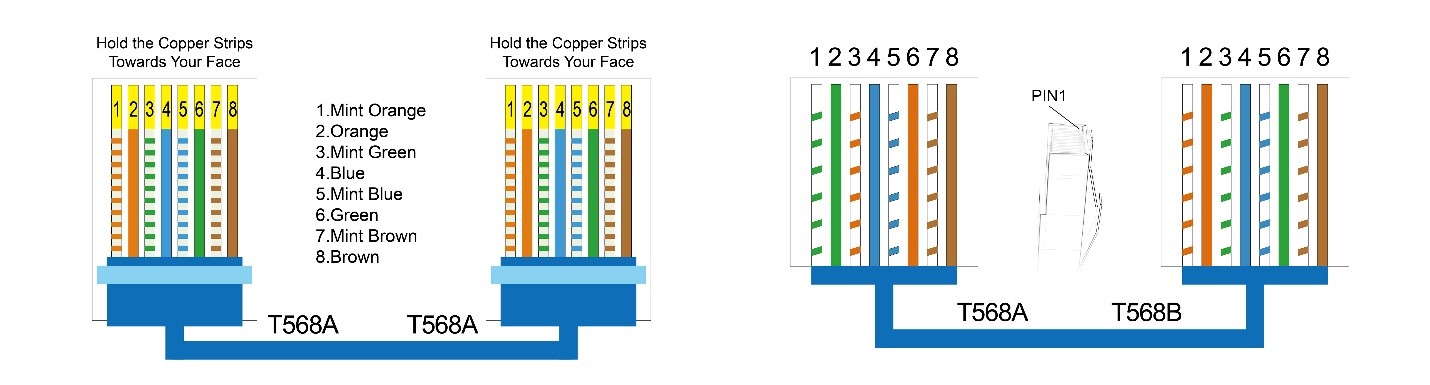

Ngoài thứ tự màu dây, cách đấu dây ở hai đầu cáp cũng tạo ra hai kiểu cáp mạng phổ biến: cáp thẳng và cáp chéo. Hai kiểu này quyết định cách tín hiệu truyền giữa các thiết bị, từ đó đảm bảo chúng có thể “nói chuyện” với nhau đúng cách.
Cáp thẳng (Straight-through)
Cáp thẳng dùng để kết nối các thiết bị khác loại, ví dụ như:
- Máy tính với switch
- Máy tính với router
- Switch với router
Ở cáp thẳng, cả hai đầu đều được bấm theo cùng một tiêu chuẩn: hoặc T568A ở cả hai đầu, hoặc T568B ở cả hai đầu. Nghĩa là thứ tự chân và màu dây hoàn toàn giống nhau ở hai phía.
Nhờ đó, chân truyền và chân nhận giữa hai thiết bị khác vai trò sẽ tự động khớp với nhau, giúp dữ liệu truyền đi chính xác.
Về mặt kỹ thuật, T568A và T568B không khác nhau về chất lượng tín hiệu. Điểm khác biệt chỉ nằm ở vị trí hoán đổi giữa hai cặp dây xanh lá và cam. Điều quan trọng là phải thống nhất một chuẩn ở cả hai đầu dây.
Cáp chéo (Crossover pinout)
Cáp chéo dùng để kết nối trực tiếp các thiết bị cùng loại mà không cần thiết bị trung gian, ví dụ:
Nhờ đó, chân truyền và chân nhận giữa hai thiết bị khác vai trò sẽ tự động khớp với nhau, giúp dữ liệu truyền đi chính xác.
Về mặt kỹ thuật, T568A và T568B không khác nhau về chất lượng tín hiệu. Điểm khác biệt chỉ nằm ở vị trí hoán đổi giữa hai cặp dây xanh lá và cam. Điều quan trọng là phải thống nhất một chuẩn ở cả hai đầu dây.
Cáp chéo (Crossover pinout)
Cáp chéo dùng để kết nối trực tiếp các thiết bị cùng loại mà không cần thiết bị trung gian, ví dụ:
- Hai máy tính nối trực tiếp với nhau
- Hai switch nối trực tiếp
Với cáp chéo, một đầu được bấm theo chuẩn T568A, đầu còn lại theo chuẩn T568B. Nhờ cách đấu này, dây truyền ở đầu này sẽ nối với dây nhận ở đầu kia, tạo thành sự “đấu chéo” giữa hai thiết bị. Chính sự hoán đổi này giúp hai thiết bị cùng chức năng có thể giao tiếp trực tiếp với nhau.
Cáp thẳng sử dụng cùng một tiêu chuẩn đấu dây ở cả hai đầu, trong khi cáp chéo sử dụng T568A ở một đầu và T568B ở đầu còn lại để đảm bảo truyền dữ liệu chính xác.
Nên sử dụng T568A hay T568B?
Khi chọn giữa chuẩn T568A và T568B, điều quan trọng nhất không nằm ở hiệu năng – vì cả hai đều cho chất lượng truyền dẫn như nhau- mà quyết định chủ yếu phụ thuộc vào khả năng tương thích với hạ tầng hiện có và thói quen sử dụng theo khu vực.
Chuẩn T568A thường được dùng trong các môi trường yêu cầu khả năng tương thích ngược với các hệ thống cũ, chẳng hạn như mạng điện thoại truyền thống hoặc các hệ thống của chính phủ, phổ biến ở châu Âu và khu vực Thái Bình Dương. Đây là lựa chọn ưu tiên khi dự án liên quan đến hệ thống cũ hoặc yêu cầu tuân thủ tiêu chuẩn liên bang.
Trong khi đó, T568B lại được dùng rộng rãi hơn trong các hệ thống mạng dân dụng và thương mại hiện nay. Phần lớn thiết bị mạng hiện đại đều quen thuộc với cách đấu theo chuẩn này. T568B gần như trở thành tiêu chuẩn mặc định trong hầu hết các hệ thống viễn thông, đặc biệt là tại Hoa Kỳ.
Tuy nhiên, yếu tố quan trọng nhất vẫn là tính đồng nhất. Nếu đang mở rộng hoặc sửa chữa một hệ thống đã có sẵn, bạn nên tiếp tục dùng đúng chuẩn đang áp dụng để tránh nhầm lẫn và sai sót.
Với hệ thống mới hoàn toàn, nhiều đơn vị thường chọn T568B vì mức độ phổ biến cao và khả năng tương thích tốt với các thiết bị hiện đại
Cuối cùng, cần nhớ:
Cáp thẳng sử dụng cùng một tiêu chuẩn đấu dây ở cả hai đầu, trong khi cáp chéo sử dụng T568A ở một đầu và T568B ở đầu còn lại để đảm bảo truyền dữ liệu chính xác.
Nên sử dụng T568A hay T568B?
Khi chọn giữa chuẩn T568A và T568B, điều quan trọng nhất không nằm ở hiệu năng – vì cả hai đều cho chất lượng truyền dẫn như nhau- mà quyết định chủ yếu phụ thuộc vào khả năng tương thích với hạ tầng hiện có và thói quen sử dụng theo khu vực.
Chuẩn T568A thường được dùng trong các môi trường yêu cầu khả năng tương thích ngược với các hệ thống cũ, chẳng hạn như mạng điện thoại truyền thống hoặc các hệ thống của chính phủ, phổ biến ở châu Âu và khu vực Thái Bình Dương. Đây là lựa chọn ưu tiên khi dự án liên quan đến hệ thống cũ hoặc yêu cầu tuân thủ tiêu chuẩn liên bang.
Trong khi đó, T568B lại được dùng rộng rãi hơn trong các hệ thống mạng dân dụng và thương mại hiện nay. Phần lớn thiết bị mạng hiện đại đều quen thuộc với cách đấu theo chuẩn này. T568B gần như trở thành tiêu chuẩn mặc định trong hầu hết các hệ thống viễn thông, đặc biệt là tại Hoa Kỳ.
Tuy nhiên, yếu tố quan trọng nhất vẫn là tính đồng nhất. Nếu đang mở rộng hoặc sửa chữa một hệ thống đã có sẵn, bạn nên tiếp tục dùng đúng chuẩn đang áp dụng để tránh nhầm lẫn và sai sót.
Với hệ thống mới hoàn toàn, nhiều đơn vị thường chọn T568B vì mức độ phổ biến cao và khả năng tương thích tốt với các thiết bị hiện đại
Cuối cùng, cần nhớ:
- Cáp thẳng: Hai đầu phải cùng một chuẩn (A–A hoặc B–B).
- Cáp chéo: Một đầu T568A, một đầu T568B.
Chỉ cần tuân thủ đúng nguyên tắc và giữ sự thống nhất trong toàn bộ hệ thống, mạng sẽ hoạt động ổn định và truyền dữ liệu chính xác.
3. Cần đầu nối RJ45 chất lượng cao? MSL là nhà sản xuất bạn có thể tin cậy
Hiểu rõ mã màu RJ45 là yếu tố then chốt để tạo nên những sợi cáp Ethernet đáng tin cậy, đảm bảo truyền dữ liệu mượt mà. Dù lựa chọn chuẩn T568A hay T568B, điều quan trọng nhất vẫn là đấu dây đồng nhất để đảm bảo các thiết bị trong mạng tương thích với nhau và tránh lỗi kết nối.
Cáp thẳng dùng để nối các thiết bị khác loại, còn cáp chéo dùng để nối các thiết bị cùng loại. Mỗi kiểu cáp có cách sắp xếp dây riêng nhằm bảo đảm tín hiệu truyền và nhận được khớp đúng, giúp việc trao đổi dữ liệu diễn ra thông suốt.
Nếu bạn đang tìm kiếm đầu nối RJ45 và các giải pháp cáp mạng chất lượng cao, MSL Enterprises Corp. là lựa chọn đáng tin cậy. Từ năm 1987 đến nay, MSL đã cung cấp nhiều giải pháp theo yêu cầu với mức giá cạnh tranh và thời gian giao hàng nhanh chóng, trở thành đối tác quen thuộc, ưu tiên của nhiều khách hàng trên toàn thế giới.
Với hệ thống nhà máy và phòng thí nghiệm hiện đại tại Trung Quốc và Việt Nam, cùng quy trình sản xuất đạt chứng nhận ISO, chúng tôi cam kết mang đến các sản phẩm đáp ứng những tiêu chuẩn cao nhất của ngành. Năng lực sản xuất mạnh mẽ với nhiều dây chuyền hiện đại và công nghệ lắp ráp sợi quang tiên tiến cho phép chúng tôi cung cấp các giải pháp tùy chỉnh, đáp ứng cả những yêu cầu khắt khe nhất.
Dù bạn cần dây cáp cho văn phòng, hệ thống mạng doanh nghiệp hay hạ tầng truyền dẫn tốc độ cao, bền bỉ, MSL luôn sẵn sàng đồng hành. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn và lựa chọn giải pháp phù hợp nhất cho doanh nghiệp của bạn.
